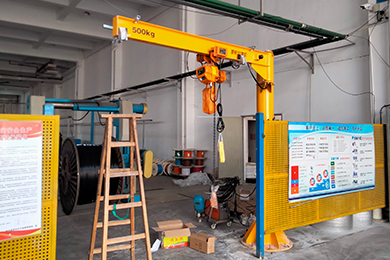

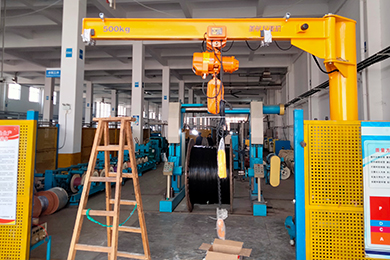

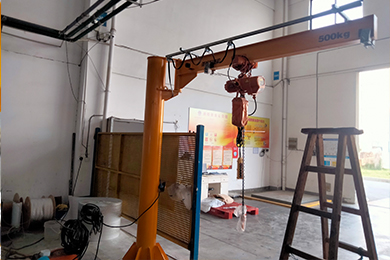

旋臂起重機安裝使用說明書

（270度回轉）

1．    旋臂吊基礎制作

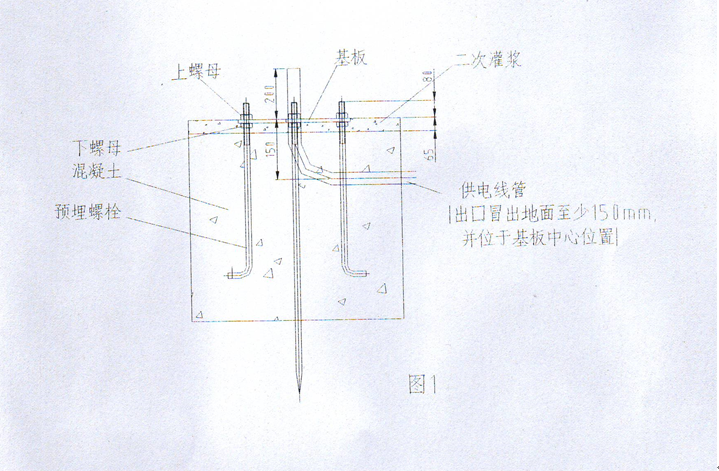

1.1.    基礎預埋件的放置（如圖1）

1.1.1.  將預埋螺栓及基板如圖所示聯接，基板或地面上部的預埋螺栓螺紋保證75mm～80mm，上下螺母要求擰緊。

1.1.2.  將拼裝好的基礎預埋件按施工圖放入地坑內并固定好，其中一根加長預埋螺栓兼接地樁。

1.2  地坑混凝土的澆制

1.2.1.  離地面大約150mm處如圖放置供電管（內徑足以穿越供電線）。

1.2.2.  澆制混凝土，混凝土強度不小于C20（注意高度要低于地面大約65mm，露出混凝土部分的螺紋必須保持清潔）。

1.2.3.  混凝土保養3周后方可安裝旋臂吊，最后二次灌漿與地面平整一致。

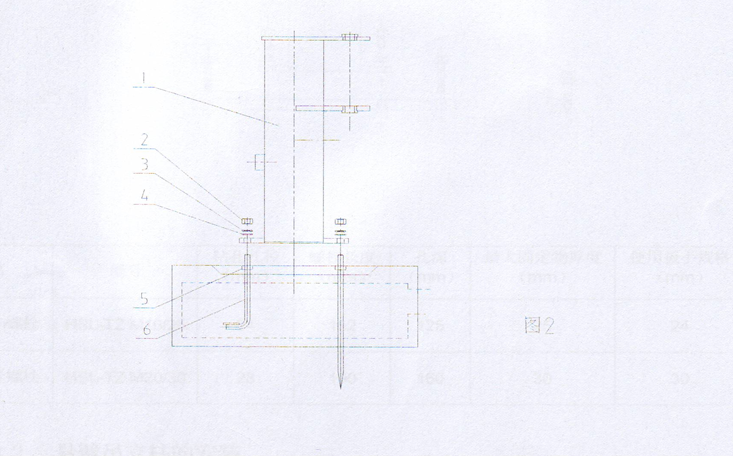

2． 旋臂起重機立柱的安裝（如圖2，對有基礎預埋件的旋臂吊）

2.1. 將柱子垂直吊起，底板孔對準基礎螺栓，輕輕放下。

2.2. 用墊圈4，彈墊3和螺母件2固定柱子底板。

2.3. 輕輕擰緊螺母2。

2.4. 用水平尺測量立柱是否與地平垂直，同時測量立柱上旋臂支撐件1上平面是否水平，如不水平，通過調節螺母件2基礎螺母5的高低使之保持水平。

2.5.  用扭力板手扭緊螺母。

2.6.  扭矩為M20：210 N·m，M24：320 N·m，M27：450 N·m

2.7.  M30：600 N·m，M36：1000 N·m

注意：

在調整水平時，千萬不能將螺母件2擰掉，只能將它擰松，否則將會有立柱傾倒的危險。

3．旋臂吊立柱的安裝（如圖3，對有大地板的旋臂吊）

3.1 旋臂吊基礎大底板安裝

3.1.1. 在須安裝旋臂吊的混凝土地面上將大底板就位，調整水平。（地面混凝土強度不小于C20，厚度不小于200mm。）

3.1.2. 在大底板周遍孔內，用沖擊鉆在混凝土上打孔用以安裝安卡錨栓，鉆孔的參數按下圖表。

3.1.3. 用件5安卡錨栓將大底板緊固。

品名 型號 鉆孔孔徑 螺栓長度 孔深 最大固定物厚度 使用扳手規格

重型安卡螺栓 HSL-TZM16/25 24 152 125 25 24

重型安卡螺栓 HSL-TZM20/30 28 190 160 30 30

3.2 旋臂吊立柱的安裝

3.2.1. 將柱子垂直吊起，旋臂吊底板孔對準大底板孔，輕輕放下。

3.2.2. 用墊圈4，彈墊3和螺栓件2固定柱子底板。

3.2.3. 擰緊螺栓件2。

3.2.4. 用水平尺檢驗立柱是否垂直，如立柱不垂直，通過調整大底板的水平使立柱垂直。

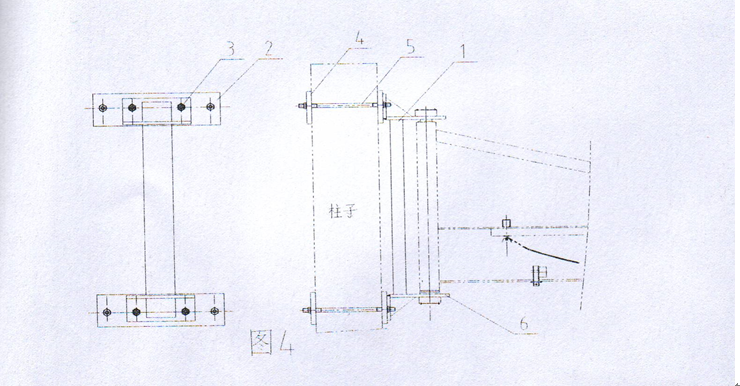

4.  墻壁吊支撐塊的安裝（BXDB型如圖4）

4.1. 將支撐塊1與夾塊2用高強度螺栓件3用扭力板手?jǐn)Q緊。

4.2. 扭矩為M20：210N·m,  M24：320N·m,  M27：450N·m。

4.3.  M30：600N·m，M36：1000N·m。

4.4. 將支撐塊1與夾塊2吊高至所需安裝位置。

4.5. 用拉桿螺栓件5將夾塊件2與夾塊件4輕輕擰緊固定。

4.6. 用水平尺測量立柱上旋臂支撐件6上平面是否水平，如不水平，通過調整或用墊塊調整，使之水平。

4.7. 擰緊拉桿螺柱螺母。

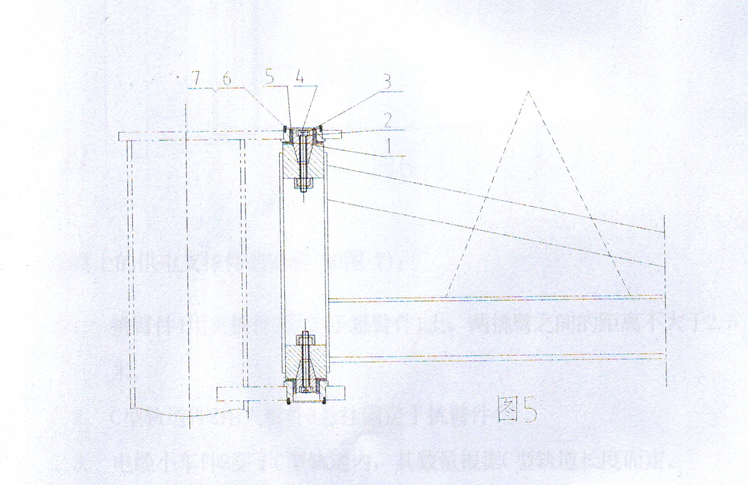

5. 旋臂的安裝（如圖5，對錐形轉軸）

5.1. 清理錐形轉軸1及與其配合的錐形孔表面的所有保護油脂，這樣能保證其相互配合的可靠性。

5.2. 用吊車或叉車將旋臂安裝到如圖位置，并使旋臂在上下支座間間隙大致相同。

5.3. 將錐形轉軸1穿過自潤滑軸承件5穿入旋臂上的錐形孔內，同時用內六角螺栓3及彈簧墊片件2將錐形轉軸1擰緊。

5.4. 將端蓋板件4用螺栓件6、墊片件7將其固定。

*注意：

再次檢驗立柱是否垂直(用前面的方法)，否則再調整。

校對一下地腳螺母的扭矩是否正確。

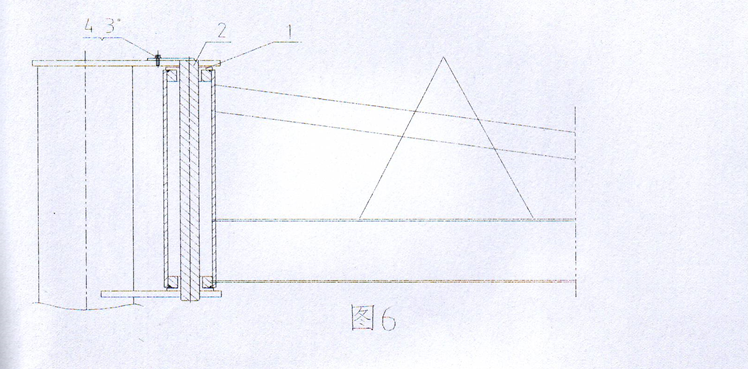

6.  旋臂的安裝(如圖6，對轉柱)

6.1. 將件1自潤滑軸承如圖裝配。

6.2. 用吊車或叉車安裝到如圖位置。

6.3. 將轉柱件2如圖穿過支撐孔及件1自潤滑軸承。

6.4. 擰緊螺栓、墊片件3、4。

注意：

再次檢驗立柱是否垂直（用前面的方法），否則再調整。

校對一下地腳螺母的扭矩是否正確。

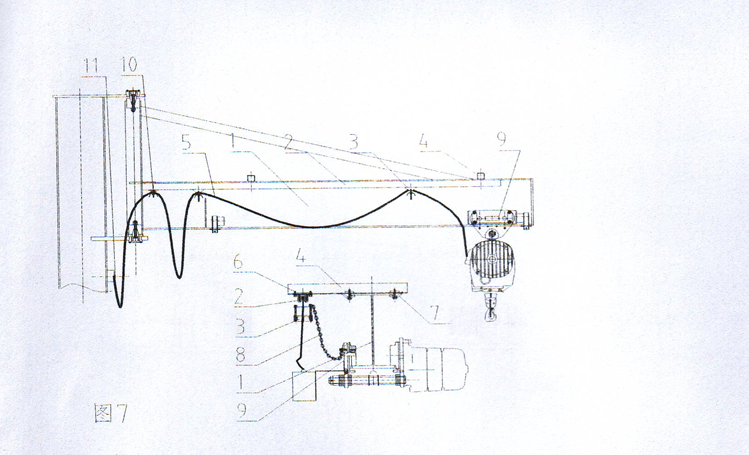

7.  旋臂上的供電支撐件的安裝（如圖7）：

7.1. 挑臂件4用夾板件7固定于旋臂件1上，兩挑臂之間的距離不大于2.5米。

7.2. C型軌道件2用夾板件6懸掛固定于挑臂件4上。

7.3. 電纜小車件3穿于C型軌道內，其數量根據C型軌道長度而定。

7.4. 扁電纜件5穿在電纜小車件3內。具體為：當2輛小車靠得最近時，電纜線下垂大約800mm，然后夾緊。

7.5. 最外端的一部小車

7.6. 扁電纜一端部接進電動葫蘆,另一端先用固定端夾件10固定在C型軌道端部，再穿入立柱，入口處用電纜固定件11固定。電纜下端接進立柱內總開關。

8.  總開關的安裝

8.1.  總開關安裝在立柱孔內，連接輸入電纜及輸出電纜。

8.2.  0位（OFF位）表示切斷電源。1位（ON位）表示接通電源。

*注意事項：

確定所有結接頭必須是牢固的。

保證結線頭無法與立柱壁接觸，否則將有觸電的危險。

9．電動葫蘆的安裝

9.1. 調整墊片的順序來調節電動葫蘆走輪凸緣的間距，使之大于H型鋼寬度1～3㎜。

9.2. 將電動葫蘆走輪掛上(旋臂的前端向立柱方向)。

9.3. 將電纜接線頭按圖接進電動葫蘆。

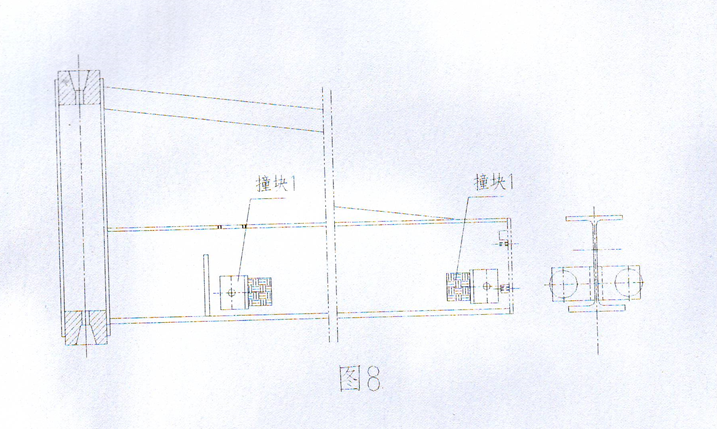

10. 走輪撞塊的安裝(如圖所示圖8)

11. 旋臂吊的使用

11.1. 旋臂吊必須有效接地。

11.2. 嚴禁在起吊物件時，旋臂下方嚴禁站人，以防危險。

11.3. 旋臂吊在使用一段時間后必須認真檢查所有緊固螺栓是否松動，特別是地腳螺栓及墻臂吊的夾緊螺栓。如有松動，應擰緊后方可使用。

11.4. 電動葫蘆的操作必須完全按照其操作說明書，起重鏈或起重鋼絲繩必須定期加鏈條或鋼絲繩油潤滑以延長鏈繩使用壽命。

11.5. 嚴禁起吊超越旋臂范圍內的物件，必須將其移至旋臂范圍內方可起吊。

11.6. 嚴禁超載起吊。

11.7. 必須對設備進行定期的安全檢查（每年要進行一次全面檢查，對緊固件及安全裝置每半年要進行一次檢查），以確保產品的安全使用。
